一体化瓦楞板式新农村污水处理设备

一、设备概述

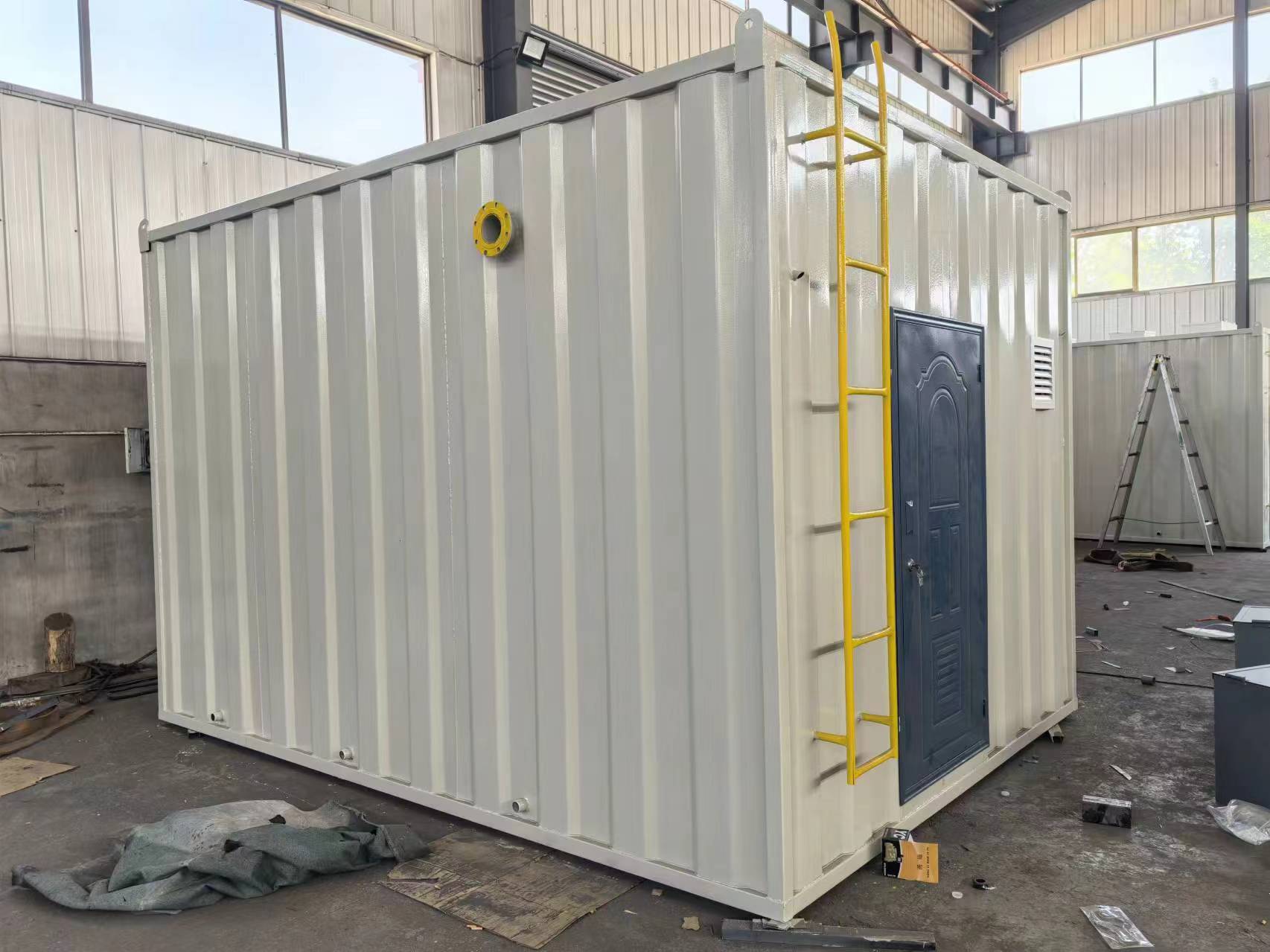

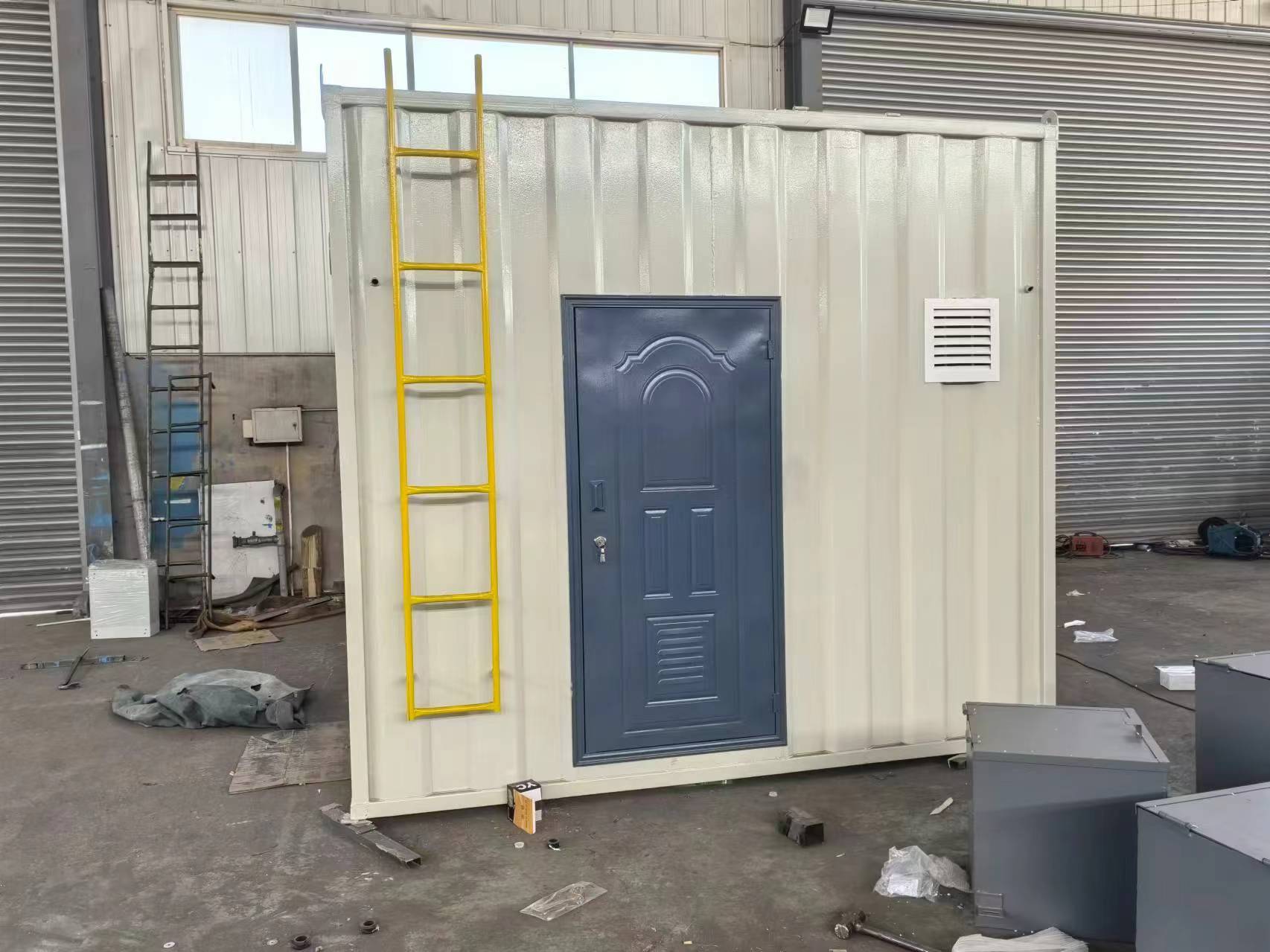

一体化瓦楞板式污水处理设备 是一种专为农村、乡镇等分散式污水场景设计的模块化处理装置。其核心特征在于采用瓦楞结构板材 （多为玻璃钢/碳钢材质）作为箱体，具有高强度、耐腐蚀、轻量化特点，结合生物处理工艺（如AO、AAO、MBR等），实现污水高效净化。

二、核心结构与技术原理

1. 箱体结构

材质 ：玻璃钢（FRP）或防腐碳钢，表面瓦楞设计提升抗压能力（可达50kPa以上）。

模块化 ：可分段预制，现场快速拼装，适应不同处理规模（5-500吨/日）。

密封性 ：全封闭结构，避免异味外溢，减少二次污染。

2. 处理工艺 （以常用AO工艺为例）

处理单元

功能说明

格栅井

拦截固体杂物（毛发、塑料等）

调节池

均化水质水量，缓冲冲击负荷

AO生物池

缺氧池（A）

：反硝化脱氮；

好氧池（O）

：降解COD/BOD，硝化作用

沉淀池

泥水分离，污泥回流至缺氧池

消毒池

紫外线或次氯酸钠消毒，杀灭病原体

可选升级工艺 ：

MBR膜组件 ：替代沉淀池，出水达一级A标准（悬浮物接近0）。

光伏供电 ：配套太阳能电池板，解决农村缺电问题。

三、突出优势

优势

说明

建设周期短

工厂预制，现场安装3-7天（传统混凝土池需1-3个月）

占地面积小

地埋式设计，地表可作绿化或停车场（节省30%-50%用地）

抗冲击负荷

调节池缓冲+生物工艺适配，适应农村用水量季节性波动

运维简便

智能PLC控制，远程监控，只需定期清理栅渣、排泥（1-2次/年）

成本经济

投资成本约

0.8-1.5万元/吨水

（含设备、安装），运行电费＜0.3元/吨

四、适用场景

人口集中区域 ：行政村、民宿集群、农家乐集中区。

敏感水体周边 ：饮用水源地保护区、生态湿地邻近区。

地形复杂地区 ：山区、丘陵地带（设备可灵活布局，避免长距离管网）。

应急处理需求 ：临时聚居点、灾后重建污水处理。

五、与传统处理方式对比

对比项

瓦楞板一体化设备

传统化粪池

人工湿地

出水水质

一级B~一级A标准

仅初步沉淀

受气候影响大

占地

极小（地埋）

中等

极大（需土地资源）

运维难度

低（自动化）

高（需频繁清掏）

中（植物维护）

抗低温能力

强（可加保温层）

弱（冬季失效）

极弱（北方冬季冻结）

六、典型案例参数

处理规模 ：50吨/日（约服务500人口）

进水水质 ：COD≤300mg/L，NH₃-N≤40mg/L

出水标准 ：《城镇污水处理厂污染物排放标准》一级B

能耗 ：0.5kW·h/吨水

寿命 ：≥20年（定期维护情况下）

七、注意事项

前期设计 ：需精确核算水量，避免设备闲置或超负荷运行。

污泥处置 ：定期排放的污泥需经脱水后资源化利用（堆肥）或合规清运。

防冻措施 ：北方地区需增加保温层或降低池体埋深（低于冻土层）。

群众参与 ：建立村级运维小组，培训基础操作技能，保障长效运行
